概述
DHF系列弧門卸料閥是一種用于料倉倉底出料口處控制物料排放的裝置。廣泛應用于煤炭、電力，冶金、 水泥、礦石、化工、建材、糧食、醫藥等行業的散體物料的卸料。
DHF系列弧門卸料閥具有傳動平穩、作用力均勻、閥門開啟 度高，密封性能好等獨特優點，同時該 閥門結構簡單、重量輕、體積小、使用方便，可根據不同物料和工礦決定是否在殼體內加耐磨襯板。
如有特殊要求，可為客戶進行特殊設計制造。
結構特點及工作原理
DHF系列弧門卸料閥由閥體、弧門、密封裝置、電液動執行結構等組成。物料有進料口進入閥體，由弧 門控制給料量從出口排出。
也可根據設計要求把電液動執行結構改為氣缸執行結構。
主要技術參數
|
型號
項目
|
QHF500
|
QHF600
|
QHF700
|
QHF800
|
|
適用物料
|
粉狀、小顆粒狀、小塊狀物料
|
|
適用溫度(°c)
|
≤200
|
|
卸料量(m3/h)
|
30-300
|
50-400
|
100-600
|
200-800
|

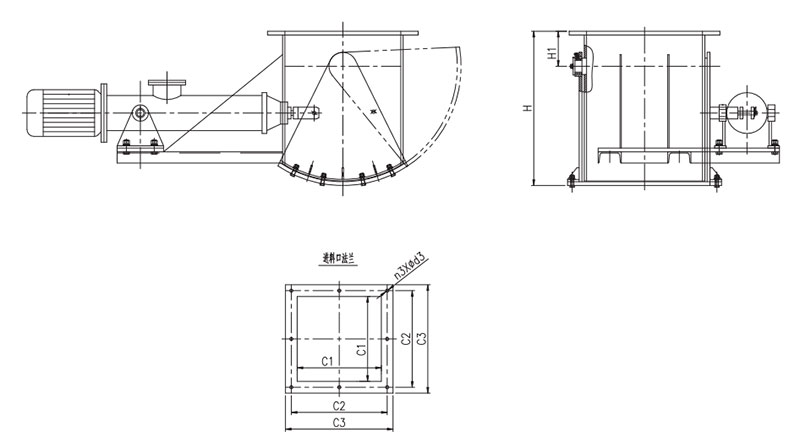

外形示意圖
外形尺寸及連接尺寸
|
項目
|
型號
|
QHF500
|
QHF600
|
QHF700
|
QHF800
|
|
結構
|
H
|
150
|
160
|
210
|
260
|
|
尺寸
|
H1
|
640
|
680
|
790
|
900
|
|
|
C1
|
500
|
600
|
700
|
800
|
|
進出
料口
|
C2
|
550
|
650
|
750
|
850
|
|
C3
|
600
|
700
|
800
|
900
|
|
n3
|
20
|
20
|
24
|
24
|
|
|
d3
|
18
|
18
|
18
|
18
|
